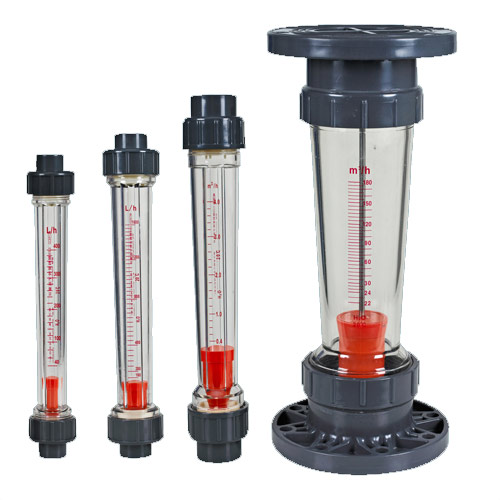

Ротаметры для контроля расхода воды и агрессивных сред серии LZS типа "трубка" из пластика актилонитрил стирена.

Оформлен патент №ZL94208420.9

Спецификация ротаметров

DN
Модель
Диапазон измерений
Точность
Характеристика измеряемой среды
Длинная трубка
Короткая трубка
Температура, °С
Давление МПа
25
LZS-25
100-1000 л/ч
160-1600 л/ч
250-2500 л/ч
100-1000 л/ч
160-1600 л/ч
250-2500 л/ч
± 4%
0-60
<= 0,6
32
LZS-32

0.4-4 м3
0.6-6 м3
50
LZS-50
0.4-4 м3
0.6-6 м3
1-10 м3
1.6-16 м3
1-10 м3
1.6-16 м3
65
LZS-65

2.5-16 м3
5-25 м3
8-40 м3
12-60 м3
100
LZS-100

14-90 м3
18-120 м3
125
LZS-125

18-150 м3
20-180 м3
150
LZS-150

14-90 м3
18-120 м3
18-150 м3
20-180 м3
20-200 м3

LZS-C - длинная трубка, LZS-D - короткая трубка.

Примечание: * Ротаметры серии LZS 15, 25, 32, 50, 65 встраиваются в ПВХ или НПВХ трубопроводы на клей, а серии LZS 100, 125, 150 имеют фланцевое подсоединение.

Ротаметры серии LZS 32, 50 могут поставляться с фиттингами с внутренней резьбой.

  Расчет поправочного коэффициента при измерении жидкостей

Наличие на складе ротаметров уточняйте у менеджеров

Сокращения размерностей, упоминаемые в тексте:

GPM – галлонов в минуту
LPH – литров в час
LPM – литров в минуту
GPH – галлонов в час
m3/h – м3 в час
