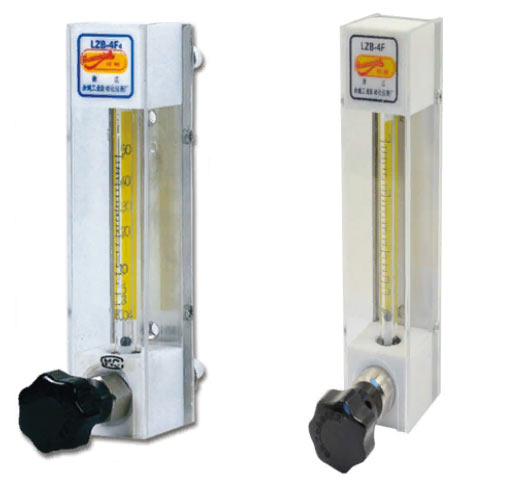

Коррозионно-стойкие ротаметры серии LZB-4/6/10 F4


Полностью коррозионно-стойкие ротаметры серии LZB-4/6/10 F4 разработаны взамен аналогичных моделей, выполненных с использованием комплектующих из нержавеющей стали и не отвечающим полностью требованиям коррозионностойкости. В ротаметрах серии LZB-4/6/10 F4 все части из нержавейки заменены на фторопластовые (PTFE). В тоже самое время нам удалось разработать регулирующий вентиль из PTFE для этой модели. Это позволило не только контролировать расход агрессивных жидкостей и газов, но и регулировать их поток во всём диапазоне шкалы прибора..
Данная разработка дизайна ротаметра была запатентована SIPPO республики Китай. Номер патента 200620122839.3

Спецификация ротаметров

 Модель
LZB-4 F4
LZB-6 F4
LZB-10 F4
Номинальный диаметр (мм)
4
6
10
Диапазон измерений
Жидкость
1-10 л/ч
2.5-25 л/ч
6-60 л/ч
1.6-16 л/ч
4-40 л/ч
10-100 л/ч
2.5-25 л/ч
6-60 л/ч
16-160 л/ч
Газ
0,016-0,16 м3
0,04-0,4 м3
0,1-1 м3
0,025-0,25 м3
0,06-0,6 м3
0,16-1,6 м3
0,04-0,4 м3
0,1-1 м3
0,25-2,5 м3
Точность (%)
4
4
4
Рабочее давление (МПа)
< 0,6
< 0,6
< 0,6

Наличие на складе ротаметров уточняйте у менеджеров

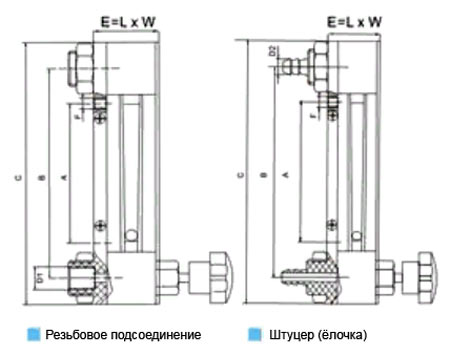

  Схема ротаметров серии LZB-4/6/10 F4

Модель
A
B
C
D1
D2
E
F
LZB-4 F4
80
120
150
(внутр.) 1/4" BSP
ø9
37,5*34
2-M6
LZB-6 F4
80
120
150
(внутр.) 1/4" BSP
ø9
37,5*34
2-M6
LZB-10 F4
80
120
150
(внутр.) 1/4" BSP
ø9
37,5*34
2-M6

  Расчет поправочного коэффициента при измерении жидкостей

  Расчет поправочного коэффициента при измерении газов
