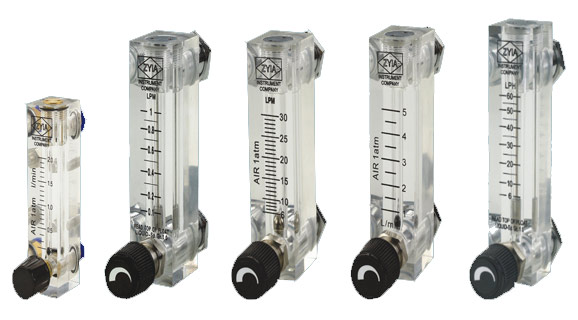

Ротаметры для контроля расхода воздуха и воды серии LZM-4T, 6T, 8Т панельного типа из акрилового пластика с регулировочным вентилем

Ротаметры для измерения газа



Спецификация ротаметров

Модель
 Диапазон измерений
 Подсоединение
Точность

мл/мин (вода)

л / мин (воздух)
LZM-4Т

0,05-0,5

Быстроразъемное под трубку D=6 мм

± 4%
6-60
0.1-1
8-80
0.2-2
30-120
0.25-2.5
40-400
1-4

1-10

1-12
LZM-6Т

0.1-0.8

М18x1,5 - наружная
и
1/4" BSP внутренняя

Примечание:
фитинги ротаметоров
имеют обе резьбы

25-250
0,1-1
100-500
0.1-1.5
100-600
0.2-2
200-800
0.3-3
100-1000
0.4-4

0.5-8

1-5

1-12

2-10

2-20

3-15

3-30

10-60

10-70
LZM-8Т
0.2-2 м3/ ч

  Расчет поправочного коэффициента при измерении жидкостей

  Расчет поправочного коэффициента при измерении газов

Наличие на складе ротаметров уточняйте у менеджеров

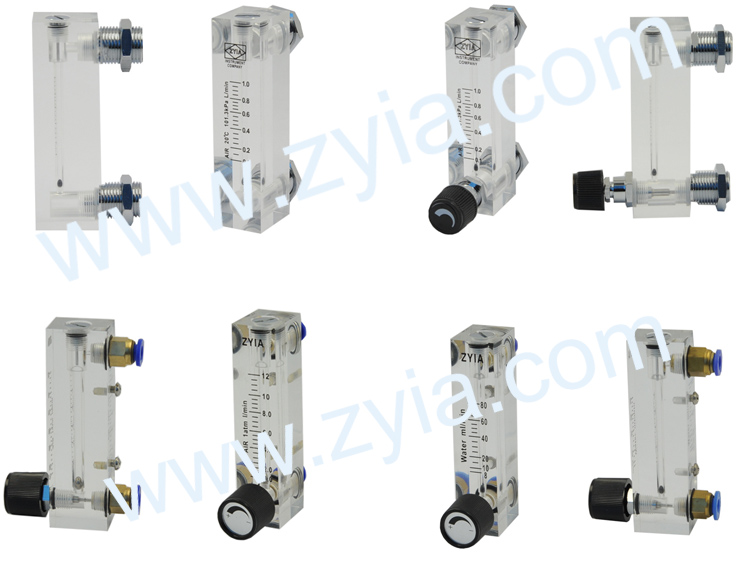

Геометрические размеры ротаметров серии LZM-4T, 6T, 8Т панельного типа

Ротаметры для измерения газа

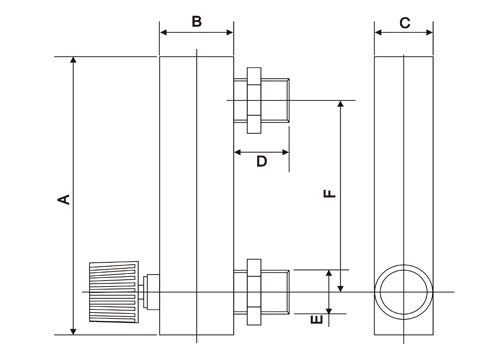

Рис.1 схема ротаметра LZM-6T

 Модель
Размеры (мм)
A
B
C
D
E
F
 LZM-4Т
94
27
21
14
14
70
 LZM-6Т
102
30
25
20
M18x1,5
77
LZM-8Т
110
25
25
20
M18x1,5
80

Материалы компонетов ротаметров

Клапан
Фитинги
Поплавок
Уплотнительное кольцо
Сталь нержавеющая
Латунь хромированная
Сталь нержавеющая
Силиконовое

Данный вид ротаметров предназначен для контроля расхода воздуха в широком диапазоне производительностей. Конструктивной особенностью этого типа является наличие регулировочного вентиля, позволяющего оператору плавно изменять расход воздуха непосредственно на измерительном приборе.

 Считывание показаний ротаметра

При эксплуатации ротаметров очень важно правильно считывать показания приборов. Так как в зависимости от диапазона измерений поплавок прибора имеет разную форму. Форма поплавка разрабатывалась индивидуально для каждого типоразмера с учетом гидравлического сопротивления, расширения корпуса ротаметра, различных сил, действующих на поплавок и т.д.

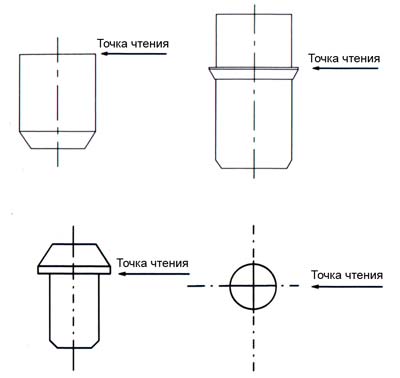

На рисунке представлены основные типы поплавков

  • цилиндрический с коническим низом:
  • цилиндрический с коническим низом и юбкой;
  • грибовидного типа;
  • сферический

Стрелка на рисунке указывает, что это точка поплавка при совмещении с риской корпуса ротаметра даст пользователю текущее показание расхода жидкости или газа.

Вы можете считывать показания согласно представленным ниже рисункам.

считывание показаний ротаметра



Полезно знать:

Расчет поправочного коэффициента при измерении газа в условиях отличных от нормальных
