Стеклянные ротаметры
для газа серии LZB-DK100, LZB-DK800
Стеклянные ротаметры серии LZB-DK100, LZB-DK800 используются
для контроля и регулировки чрезвычайно малого расхода газов и жидкостей.
Ротаметры имеют точность - 2,5%, а также возможность работы при высоких
температурах - до 120°С. Ротаметры серии LZB-DK800 имеют подсоединение
штуцер (ёлочка), а серии LZB-DK100 резьбовое. Оригинальный дизайн ротаметра
позволяет заменять ротаметрическую стеклянную трубку с поплавком не демантируя
прибор из системы. Ротаметры могут быть поключены как к резиновой трубке,
так и к металлической трубе.
|
|

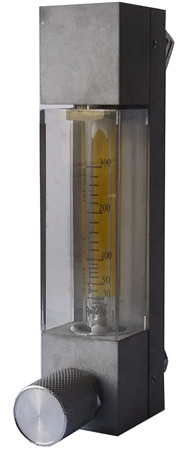

Модель LZB-DK100 |

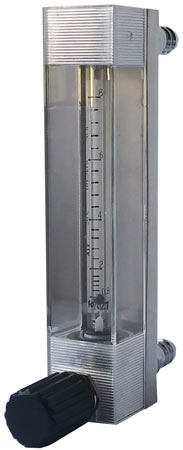

Модель LZB-DK800 |
Спецификация ротаметров LZB-DK800
Модель |
DN (мм) |
Диапазон измерений, л/ч,
вода |
Диапазон измерений, л/ч,
воздух |
Точноть, % |
Макс. рабочая температура,
град.С |
Макс. рабочее давление,
МПа |
D |
LZB-DK800-4F |
4 |
0,25-2,5 |
0,5-5 |
2,5 |
-20° ~ +120°С |
< 1.0 Mpa |
Ф11,5 |
0,8-8 |
1,6-16 |
4-40 |
6-60 |
LZB-DK800-6F |
6 |
0,5-5 |
10-100 |
1,2-12 |
25-250 |
2,5-25 |
50-500 |
4-40 |
80-800 |
6-60 |
100-1000 |
10-100 |
180-1800 |
16-160 |
240-2400 |
|
300-3000 |
350-3500 |
430-4300 |
Модель с "F" - корозионно-стойкая (SS-304)

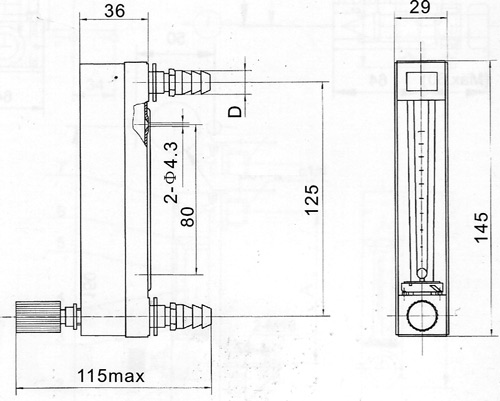

Геометрические размеры ротаметров серии LZB-DK800
Спецификация ротаметров LZB-DK100
Модель
|
LZB-DK100 |
Среда |
жидкость |
воздух, Нл/мин |
Резьба |
Диапазон измерения |
20-200 мл/мин
|
0,3-3 |
(F)1/8”BSP
|
30-300 мл/мин
|
0,5-5 |
(F)1/4”BSP |
50-500 мл/мин
|
1-10 |
0,1-1 л/мин
|
2-20 |
0,15-1,5 л/мин
|
3-30 |
0,2-2 л/мин |
5-50 |
Точноть, %
|
2,5 |
Макс. рабочая температура
|
-20° ~ +120°С |
Макс. рабочее давление |
< 0.8 МПа |

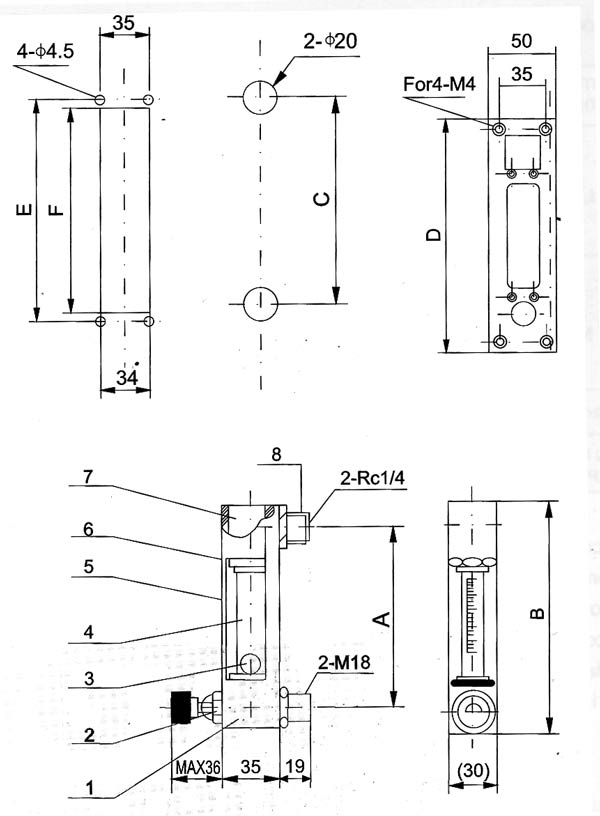

Геометрические размеры ротаметров серии LZB-DK100
Размер
|
Значение, мм
|
A
|
115
|
B
|
140 |
C
|
115 |
D
|
175 |
E
|
160 |
F |
145 |
Материалы исполнения ротаметров серии LZB-DK100
игольчатый вентиль
|
SS304
|
поплавок
|
SS304/агат
|
трубка
|
боросиликатное стекло
|
корпус и задняя панель
|
алюминиевый сплав
|
фитинги
|
SS-304 |
ограничитель
|
SS-304 |
защитный чехол |
полиакрил |
Монтаж ротаметров на панель приборов
Для монтажа ротаметров серии LZB-DK100 на панель приборов
необходимо проделать следующие операции:
1. подготовьте в панели приборов с помощью дрели два
отверстия диаметром 11-15 мм и два отверстия диаметром 5 мм. Отверстия
должны быть просверлены таким образом, чтобы после установки в них ротаметра,
он находился в строго вертикальном положении;
2. выверните из корпуса ротаметра два крепежных винта;
3. вставьте ротаметр в подготовленные отверстия панели приборов;
4. затените два крепежных винта на ротаметре с обратной стороны панели
приборов;
5. подсоедините входную и выходную трубу (шланг) к ротаметру.
Внимание: при первоначальном пуске открывайте клапан
подачи медленно до полного его открывания. Затем уменьшайте расход до
необходимой величины.
Расчет поправочного коэффициента при измерении газов
|
